GIL/GIS超声波在线监测系统（SPDM2018-C）

【产品名称】：GIL/GIS超声波在线监测系统（SPDM2018-C）
【产品型号】：0.00
【长×宽×高】：0.00
点击量：52次

详细介绍

主要特点：
1、就地采集处理——保证信号真实性
2、独立采集通道——同步实时采样
3、可调模拟电路——通道误差小于10%
4、独立噪声通道——有效排除外界干扰
5、降噪三防护套——有效屏蔽外部噪声和防水、防潮和耐高温

一、产品概述

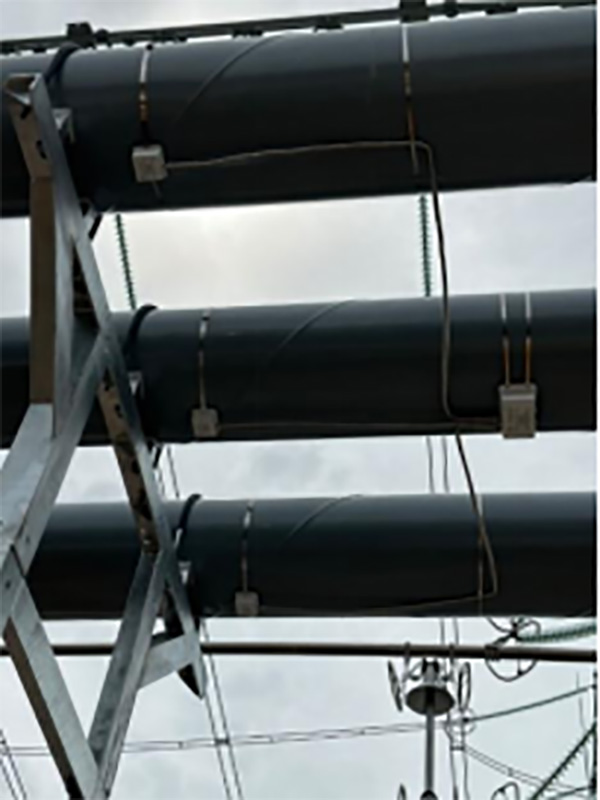

SPDM2018-C型GIL/GIS内部缺陷超声在线系统，是专门为监测运行中全屏蔽GIS或GIL等高压电气设备的运行状态设计。它采用超声波原理，通过前置就地采集超声波信号并实时处理；处理后的数据通过光纤传输至后台服务器进比对分析、诊断和显示。（下图为采集单元和传感器现场安装实物图）

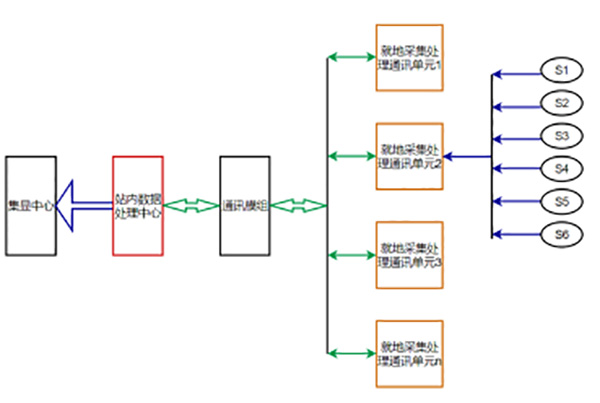

二、系统构成

SPDM2018-C型超声波局放在线监测系统适应于GIS和GIL以及其他高压电气设备内部局放在线监测，尤其适应于带屏蔽的GIS和GIL以及超长母线内部局放的在线监测。可监测的缺陷类型有：自由颗粒、机械松动或振动、电晕放电和悬浮电位放电等其他缺陷类型。

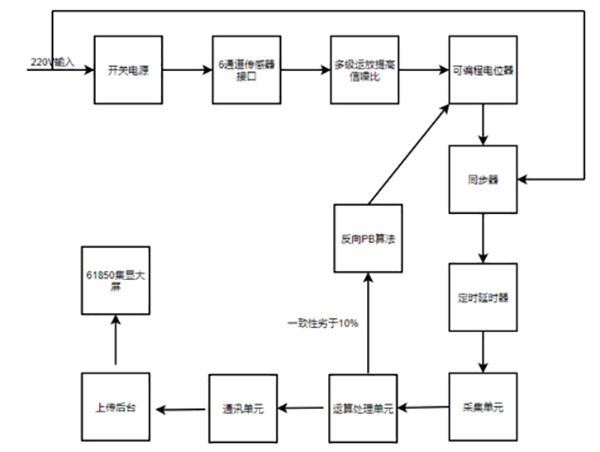

三、工作原理

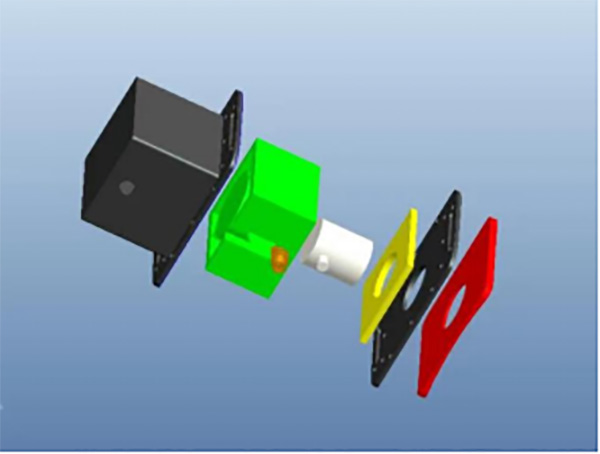

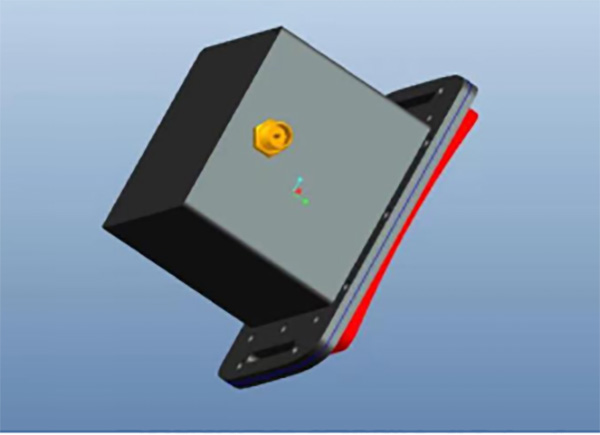

四、传感器降噪三防设计

传感器采用日本富士陶瓷片，具有灵敏度高、一致性好等优点。传感器本体采用IP55防水等级设计与加工生产。外壳采用304不锈钢保护套，内置隔音抗紫外线软体硅胶。传感器套件满足户外全天候使用。

五、主要技术参数

序号	名称	技术指标
1	前置采集处理单元	6个采集通道、1个背景采集通道
		IP67三防等级
		每通道采样率默认100kHz
2	传感器套件	谐振频率40kHz
		频率范围10kHz~500kHz
		304不锈钢外护套和降噪保护层
		IP55三防等级
3	后台分析软件	基于61850协议开发
		使用Linux操作系统
		具有趋势分析功能和自动识别缺陷类型等功能
		异常脉冲细节解析，包含：峰值、有效值、频率相关性等参数细节解析功能
