GIS/GIL闪络定位系统——型号SPD2018-mini
主要特点：高采样率——500kHz~50MHz,默认1MHz
精准定位方法——幅值定位法、起始波形时差法
优良一致性——一致性优于±15%
高精度时间同步——GPS授时同步精度优于±50us
可靠定位方式——LED灯显示、液晶显示和后台显示
一、产品概述：
随着我国经济的飞速发展，对电力的需求日益增加，也对电力设备可靠性提出了更高的要求。为了适应经济的发展，电力系统对电力设备的生产、验收提出了新的要求，制定出了组合电器现场耐压试验新的标准——在现场耐压过程中如果发生击穿，不允许进行二次加压也不能对其他相进行耐压试验，必须找出击穿点分析击穿原因后方可进行后续试验；若不能准确定位沿加压方向开盖检查会浪费大量的时间成本和人力物力成本，导致工期延误。所以在进行现场耐压试验时安装能准确定位出闪络或者击穿点的设备势在必行。

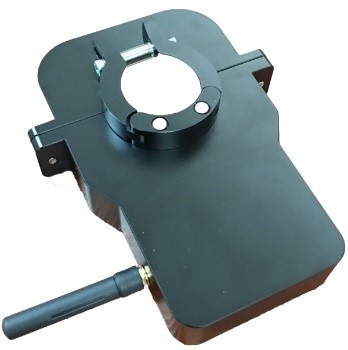

SPD2018-mini型GIS/GIL闪络定位系统是本公司独立研发拥有自主知识产权的新一代闪络定位系统。它采用超声波传感器嵌入式一体化设计、全金属壳体、安装简单方便，避免了空间杂散电容对测试结果的影响。该系统采用最新的高速采样芯片，采样率高达50M可调、运算速度480M、16位的采样精度；实现了实时采样和0延时处理，能完美捕获和呈现闪络或击穿的真实波形并减小时间上的误差，有效保证了定位的准确性。采集信号多次运放处理，极大提高信噪比，尽可能保证不受外部信号的干扰。
二、产品功能和特点：
※一体化全屏蔽设计、现场无需布线
※采样率高、运算快速、采样精度高
※GPS授时、同步精度高
※定位方法先进：幅值定位和起始波形时差定位完美融合
※多级运放、信噪比高、抗干扰能力强
※一致性高、所有单元一致性优于15%
※三种方式显示定位结果：LED信号灯显示、高清液晶显示、后台显示
※监测时间长，可连续监测20分钟到480分钟
※省电优化设计：可连续工作八小时以上
三、产品主要技术指标：
|
名称 |
参数 |
|
峰值灵敏度 |
大于75dB |
|
频段 |
10kHz—500kHz |
|
谐振频率 |
40kHz |
|
采样精度 |
16位 |
|
采样率 |
500Khz、1MHz、2MHz、50MHz可选，默认1MHz |
|
量程和指示灯数量 |
0~5000mV和10颗LED信号指示灯成正比 |
|
定位方法 |
幅值定位法和起始波形时差法 |
|
显示方式 |
LED灯显示、前置定位单元液晶显示、后台控制器集中显示 |
|
时间同步 |
GPS一键授时、授时精度优于±50us |
|
一致性 |
定位单元一致性优于±15% |
|
线性度 |
线性误差优于±10% |
|
长时稳定性 |
稳定性优于±10% |
|
触发电平 |
默认150mV，10 mV、30 mV、60mV、120 mV、150 mV、300 mV、600 mV、1200 mV、2000 mV可调 |
|
增益 |
500倍、100倍、10倍和1倍；默认为1倍 |
|
控制器 |
一键设置参数、一键启停和屏保 |
|
软件功能 |
集中实时显示监测数据、监测峰值、时间等数据，起始波形时差自动识别；自动生成可编辑word文档 |
|
抗电磁辐射和静电 |
国标4级 |
|
供电方式和时间 |
5V DC，可连续工作不少于8小时 |
|
体积/重量 |
150×100×50mm；350g |
|
使用环境 |
温度：-20--+50℃；湿度：<95％RH |
四、配置和选型：
|
名称 |
型号 |
数量 |
|
GIS/GIL闪络定位单元 |
SPD2018-mini |
按需 |
|
定位系统控制器 |
SPD2018M-mini |
一台 |
|
定位系统软件 |
SPD2018R-mini |
一套 |
|
无线天线 |
|
配套 |
|
充电器 |
SPD2018Z-mini |
配套+1 |
|
绝缘硅脂耦合剂 |
道康宁DC4 |
2 |
|
工装带 |
|
按需+5 |
|
出产检验合格证 |
|
一套 |
五、资质和证书：
