UHF900型特高频局放诊断性巡检仪

  • 【产品名称】:UHF900型特高频局放诊断性巡检仪
  • 【产品型号】:0.00
  • 【长×宽×高】:0.00
  • 点 击 量:402
详细介绍

主要特点:高采样率——400M高速采样

         高灵敏度——等效高度≥10mm

         超宽带宽——300M2G

         超强抗干扰——窄带检测和带通滤波完美结合

一、产品概述:

UHF900型特高频局放巡检是本公司自主研发的,使用了美国赛灵思公司ZYNQ7000系列最新平台(FPGA+ARM),集成高速采样、高速运算和图像处理于一身,保证了样本的丰富性、数据传输和处理的高效性,真正实现了实时采样、同步处理。独创的窄带检测技术和带通滤波相结合,在高灵敏度的前提下有效排除干扰。

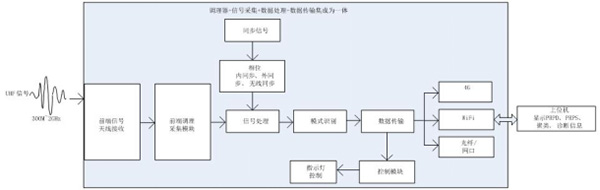

二、     工作原理:

三、     主要技术参数

特高频局放巡检仪主要参数和功能

名称

参数指标

检测方式

窄带检测(国内外首创)

检测带宽

50MHz(可配置)

频率中心

300MHz~2GHz(可配置、可自动扫频)

检测频带

300MHz~2GHz

脉冲分辨率

2us

采样率

400MHz(国内外领先)

采样精度

12bit

通道数

单通道

灵敏度

≤0.2V/m(≤-80dBm )(国内外领先)

动态范围

80dB(国内外领先)

等效高度

≥10mm

长时累计功能

可达100s,保证样本的丰富性、准确性、图谱的直观性

谱图

PRPS/PRPD谱图、放电趋势图、放电个数谱图

无线相位

50Hz~1000Hz

同步方式

支持广域GPS同步、局域无线同步、RS485有线同步

通信方式

4G、蓝牙

EMC等级

GB17626,四级

防护等级

IP67

工作温度

-15~60

尺寸

166*109*116mm

重量

2kg

电源

AC220V50Hz

电池≥6小时





 故障类型诊断
